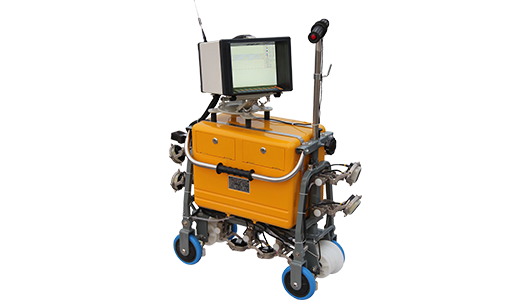

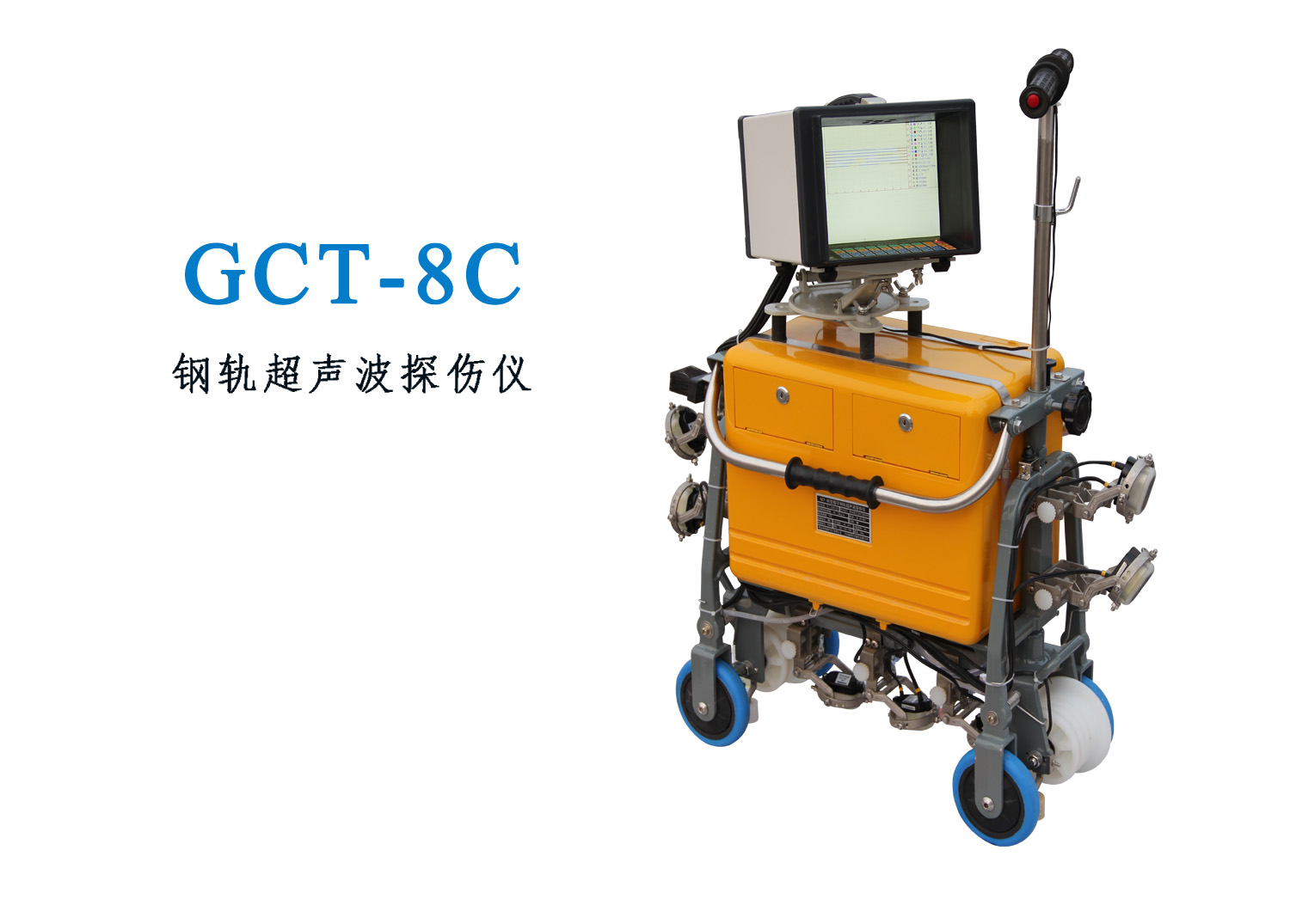

钢轨探伤仪GCT-8C

产品介绍

执行最新国家铁道行业标准TB/T2340—2012《多通道A型显示钢轨超声波探伤仪技术条件》，符合JB/T10061-1999 《A型脉冲式超声波探伤仪通用技术条件》及EN12668:2010标准，适用于探测43kg/m~75kg/m钢轨母材中存在的各种缺陷。通过原铁道部标准计量研究所的《铁路专用计量器具新产品技术认证》。 超声波A型脉冲和B型图像同屏分区显示全程自动记录探伤数据功能。配套计算机播放软件，可以对探伤数据进行连续回放和分析。 具有防雨、遮阳结构，采用大尺寸高亮度军工级显示屏，在强光、低温下清晰可见。

技术参数：

● 放大器带宽：不小于1～5MHZ；

● 探测通道：9个通道；

● 探头工作频率：2MHz；

● 重复探测频率：400Hz；

● 探测范围：0～200mm（43kg/m和50kg/m钢轨）0～250mm±5mm（60kg/m和75kg/m钢轨）；

● 增益控制范围：0～60dB，步进0.5dB；

● 动态范围：≥16dB(抑制小)，2～6dB(抑制大)；

● 水平线性误差：≤2%；垂直线性误差：≤15%；

● 探伤灵敏度余量: 0°探头不小于36dB，37°和70°探头不小于40dB；

● 分辨力≥26dB；

● 放衰减器总量：≥60dB；

● 衰减器误差：每12dB不超过±1dB；

● 工作电压：18V～26V；

● 额定功率：≤8W；

● 工作温度：－35℃～45℃；

● 耦合剂容量：18L；

● 重量：25Kg（不含耦合剂）；



仪器特点：

● 具有优越的缺陷检出能力：探伤仪组装、调整到实际钢轨探伤状态，在正常探测速度下推行，能探测出GTS-60试块上除15°下裂以外的各种人工缺陷，并能正报警；

● A型和B型检测功能，A型脉冲和B型图像可以同屏叠加显示。具有不少于9个独立探伤通道，关键通道可以使用双灵敏度进行探伤；

● 仪器具备自检、探伤图形存储和回放、探伤数据打印功能，同时提供数据网络传输接口，实现检测数据自动化上传；

● 回放分析软件：可以在回放时根据需要显示灵敏度及波形；回放数据页面有拼孔功能、dB曲线功能、数据拼接和节选功能、数据回放次数记录功能等。能够实现对标记数据统计分析，转换成电子表格下载存档；

● 仪器电池充满电后正常工作时间不少于8小时；

● 具有GPS卫星定位功能；

● 具有探头草状波积分值计算功能，通过此功能仪器可帮助探伤工监测发生故障或耦合不良的探头，回放软件可帮助分析员考核现场设定的灵敏度是否合适；

● 8.4寸彩色高亮度显示屏，可以显示2米以上的B型图像，可以在各种环境中清晰显示图像，各个通道的A型脉冲和B型图像用不同颜色分开，便于观察；

● 环境适应性好，可以在-35℃～45℃温度环境下工作，全防水结构，可在雨中作业工作；
