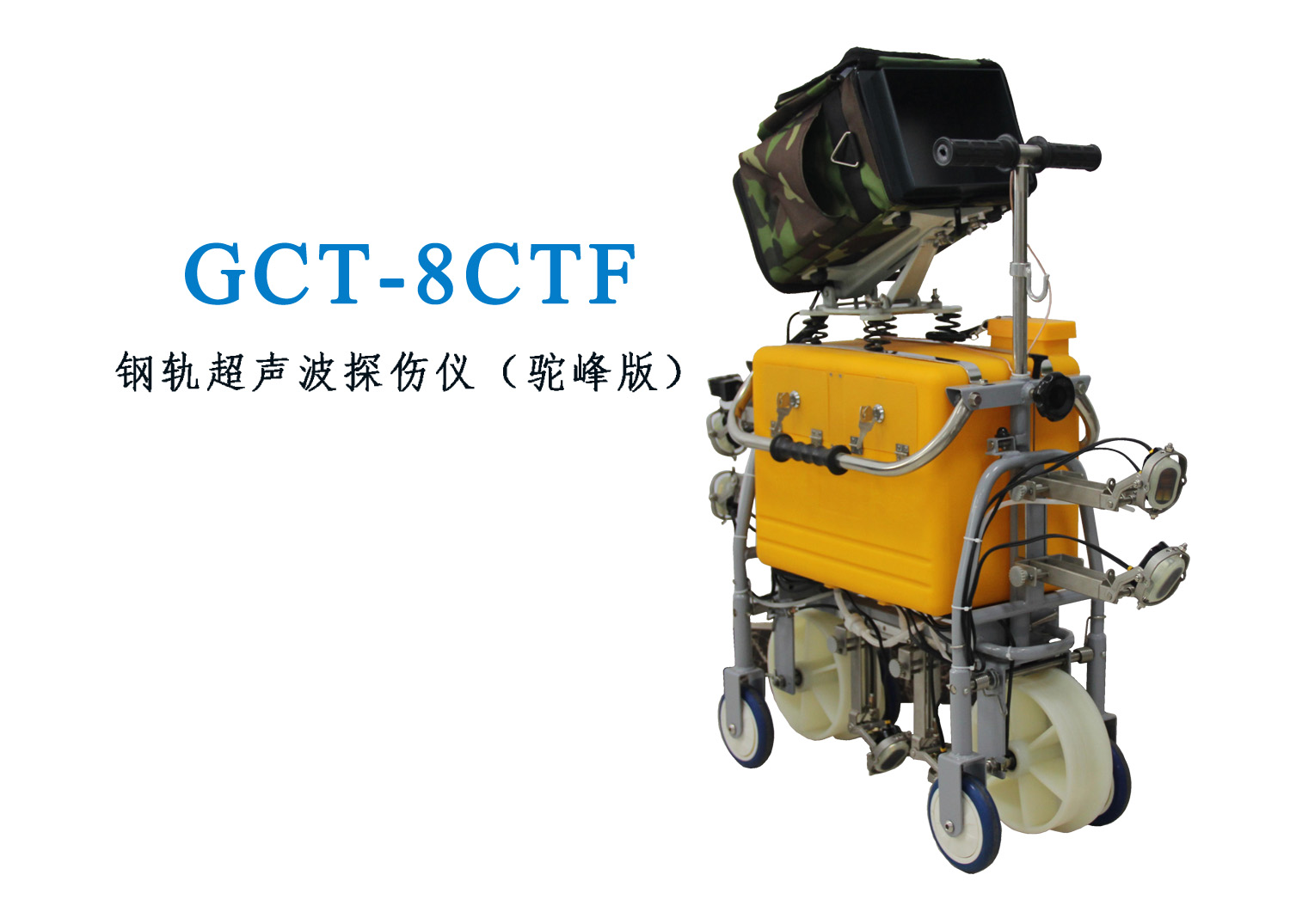

钢轨探伤仪GCT-8C-TF

产品介绍

      1概述

      GCT-8C-TF钢轨探伤仪是手推车式数字钢轨超声波探伤仪,该仪器执行TB/T 2340—2012《钢轨超声波探伤仪》标准,适用于探测43kg/m~75kg/m钢轨母材中存在的各种缺陷。

      1.1仪器特点

      7个探测通道:包括0°通道一个,37°通道两个(前37°、后37°),70°通道四个(后70°、前内70°、前外70°、后内70°)。

      两种显示方式,即A型脉冲显示和B型图像显示。

      全程自动记录探伤数据功能,包括作业信息、仪器参数等、B显图像等,可连续自动记录并保存30天的探伤数据,也可人工手动存储探伤数据。

      配套计算机回放软件,仪器记录的探伤数据可以通过回放软件进行播放和分析。

      具有GPS卫星定位功能。

      8.4寸彩色高亮度显示屏,可以显示2米以上的B型图像,可以在各种环境中清晰显示图像,各个通道的A型脉冲和B型图像用不同颜色分开,便于观察。

      该仪器配有40个按键,主要功能如灵敏度、报警开关、轨型选择、导出文件、里程校对等,可一键操作,简便快捷。

      具有探头草状波积分值计算功能,通过此功能仪器可帮助探伤工监测发生故障或耦合不良的探头,回放软件可帮助分析员考核现场设定的灵敏度是否合适。

      环境适应性好,可以在-35℃~45℃温度环境下工作,全防水结构,可在雨中作业工作。

      1.2主要技术参数

      探测通道:7个通道;

      探头工作频率:2MHz;

      重复探测频率:400Hz;

      探测范围:0~200mm(43kg/m和50kg/m钢轨)0~250mm±5mm(60kg/m和75kg/m钢轨);

      增益控制范围:0~60dB,步进0.5dB;

      动态范围:≥16dB(抑制小),2~6dB(抑制大);

      水平线性误差:≤2%;

      垂直线性误差:≤15%;

      衰减器误差:每12dB不超过±1dB;

      工作电压:18V~26V;

      额定功率:≤8W;

      工作温度:-35℃~45℃;

      耦合剂容量:18L;

      重量:25Kg(不含耦合剂);
